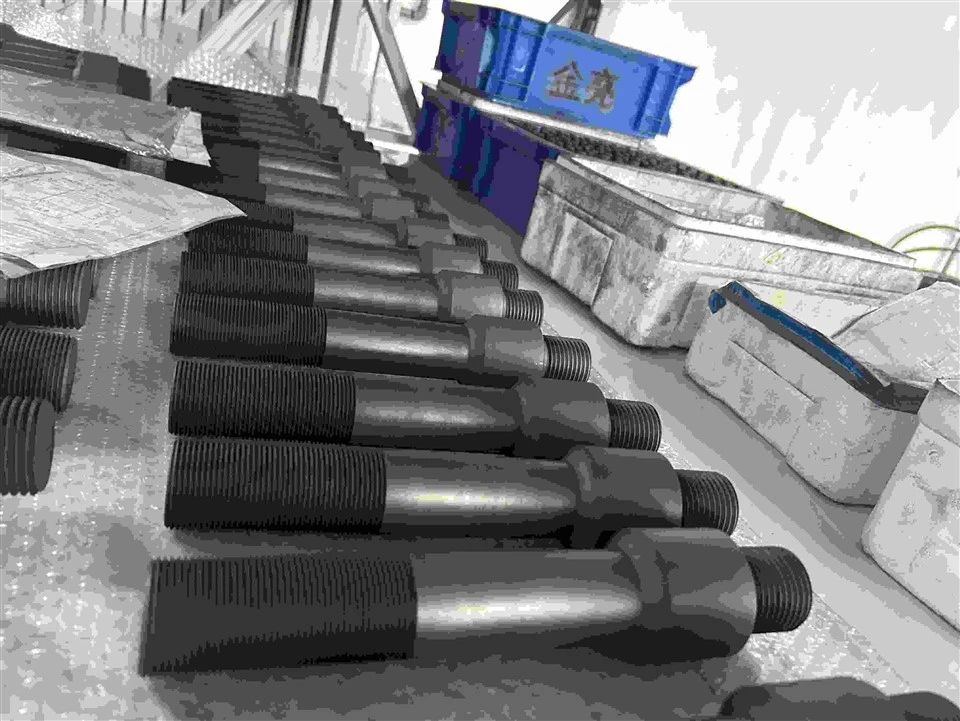

Toote ülevaade
Grafiitide ühendusvardad on suure jõudlusega ühenduskomponendid, mis on toodetud kõrge puhtusega või isostaatilise grafiidist, spetsiaalselt loodud kõrgtemperatuuri, vaakumi ja söövitava keskkonna jaoks ., millel on erakordne soojusresistentsus, madal termiline töötlemine, ja keemilistes töötlemiseks, Pretector Sequity, Pretecture'i jaoks, POTICONACE-is, POTOVOCE-i jaoks laialt Ühendused ja jõuülekanne ekstreemsetes tingimustes .
Põhifunktsioonid
✅ Ülikõrge temperatuurikindlus
Püsiv operatsioon aadressil2200 kraadinertsetes atmosfäärides, maksimaalse tolerantsiga kuni3000 kraad
✅ Kõrge tugevus ja kerge
SurvetugevusSuurem kui 60MPa või võrdneainult tihedusega1.7-1.85 g/cm³ - 60% kergemkui metalli alternatiivid
✅ Erakordne termiline stabiilsus
SoojuspaisumistegurVähem või võrdne 5 × 10⁻⁶/ kraaditagab mõõtmete terviklikkuse kõrgendatud temperatuuril
✅ Keemiline korrosioonikindlus
Talub happeid, leeliseid, sula soolasid ja orgaanilisi lahusteid karmi keskkonnarakenduste jaoks
✅ Isemõistetav vara
HõõrdetegurVähem või võrdne 0,15minimeerib liikuvate sõlmede kulumist
Tehnilised spetsifikatsioonid
|
Parameeter |
Standarditüüp |
Täiustatud tüüp |
Juhtiv tüüp |
|
Materiaalne |
Isostaatiline grafiit |
Süsinikkiuga tugevdatud grafiidi |
Kõrge puhtusega grafiit (suurem või võrdne 99,99%) |
|
Maksimaalne töötemp |
2200 kraadi (inertne) |
2400 kraadi (inertne) |
1800 kraadi (inertne) |
|
Survetugevus |
60MPA |
100MPA |
50MPA |
|
Vastupidavus |
12-15μΩ·m |
8-10μΩ·m |
5-7μΩ·m |
|
Pinnatöötlus |
Katmata/sic kaetud |
Mitmekihiline kate |
Metalliseeritud kate |
Tüüpilised rakendused
Pooljuhtide seadmed
Kuumad tsoonide ühendusvardad kristalltõmbetele, ajami võllid epitaksiaalsetes süsteemides
Fotogalvaaniline tootmine
Valamise ahjude tõstmine, vahvli ülekandmise mehhanismid
Vaakumkuumravi
Ukseühendusvardad paagutusahjude jaoks, elektroodide pistikud puurarvutussüsteemides
Keemiline töötlemine
Elektrolüütiliste rakkude voolukandevardad, agitaatorvõllid reaktsioonianumates
Tootesari
Standardsed ühendusvardad
Läbimõõt:Φ 5- φ150mm, Pikkus:Vähem või võrdne 3000 mm
Kohandatud kujulised ühendused
Teavete, keermete, äärikute ja muude keerukate omadustega
Funktsiooni integreeritud mudelid
Sisseehitatud termopaaride/jahutuskanalidega nutikad vardad
Kvaliteedikontroll
✔ Materiaalne kontroll: Tuha sisuVähem või võrdne 100 ppm -ga
✔ Täppismahhanimine: SirgeVähem või võrdne 0,1 mm/m, läbimõõdu tolerants± 0,05mm
✔ Jõudluskatse:
Kõrgtemperatuuriga pugeda test (<0.5% deformation at 2000°C/100h)
Dünaamiline väsimuse test (10⁶ koormustsüklid ilma pragunemiseta)
Kohandamisteenused
Mõõtmete kohandamine: Mittestandardsed suurused/kujundid
Pinna suurendamine: Antioksüdatsiooni katted, metalliseerumine
Funktsionaalne integratsioon: Manustatud andurid, jahutuskanalid, kiirväljaandega struktuurid
Kasutusjuhised
⚠ Paigaldus: Metalli kontakti vältimiseks kasutage grafiidispetsiifilisi tööriistu
⚠ Oksüdatiivne keskkond: Kohustuslik kaitsekattega perioodiliste kontrollidega
⚠ Hooldus: Regulaarsed pinnakontrollid; keelake puhastamise ajal metallharjad
Valikutoetus: Esitage optimeeritud lahenduste jaoks tööparameetrid (temperatuur/koormus/liikumine)
(Täiendavad tooted: grafiidilaagrid, grafiidijuhid, grafiidi tihendid)
